“TLP176AM”是采用4引腳SO6封裝，關閉狀態輸出端電壓額定值為60V，導通狀態電流額定值為0.7A的光繼電器，適用于工廠自動化和其它工業應用。
TLP176AM搭載了采用新型工藝U-MOSIX制造而成的MOSFET，支持最高達0.7A的導通狀態電流。此外，它還改進了傳統產品TLP172A的特性（比如導通狀態電流和隔離電壓），可直接代替?zhèn)鹘y(tǒng)產品。相比于傳統產品TLP172AM，它還改進了ESD抗擾度。
TLP176AM適用于代替1-Form-A機械繼電器—用光繼電器代替機械繼電器有助于提高系統可靠性，減小繼電器和繼電器驅動所需的空間。TLP176AM的額定工作溫度高達110oC（最大值），也更便于實現系統級熱設計的溫度容限。
特點

• 4引腳SO6封裝

• 最大絕對額定值：關閉狀態輸出端電壓60V

• 導通狀態電流0.7A，2.1A（脈沖），工作溫度-40~110oC

• 改進了ESD抗擾度

應用

• 工業設備（PLC、I/O接口等）

• 樓宇自動化系統（HVAC[1]等）

• 半導體測試儀

• 安全設備

• 代替機械繼電器（AC 24至32V系統，DC 24至48V系統）

[1] HVAC（制暖、通風和空調）
產品規格

器件型號	封裝	最大絕對額定值				觸發 LED 電流 IFT 最大值 （mA）	導通電阻 RON 最大值 （Ω）	接通時間 tON 最大值 （ms）	接通時間 tOFF 最大值 （ms）	隔離電壓 BVS 最小值 （Vrms）	輸出型式
		關閉狀態 輸出端電壓 VOFF （V）	導通狀態 電流 ION (A)	導通狀態 電流 （脈沖） IONP （A）	工作 溫度 Topr （°C）
TLP176AM[2]	4引腳SO6	60	0.7	2.1	-40~110	3	2	3	0.5	3750	1-Form-A
TLP172AM			0.5	1.5				2

[2] 新產品

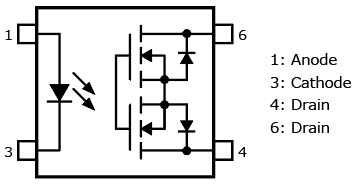

引腳分布

注：
（@Ta=25°C）
注：
應用電路示例

注：
[3] VAV（變風量）
